小小的板子，連接更大的想像

CP81-MINI

讓開發靈感從一塊小板開始

CP8101 晶片

STEP 外形參考

外接 PIN 參考

BLUETOOTH LOW ENERGY

BLE 5.3，連接低功耗應用

CP8101 資料表將 Bluetooth LE 5.3 列為晶片無線能力，提供 2.4 GHz 連線與低功耗設計的開發起點。

5.3

晶片資料表列支援 BLE 5.3，工作於 2,400–2,483.5 MHz。

1 / 2 Mbps

資料表另列 500 / 125 kbps；實際可用模式與傳輸量依韌體及環境。

1 μA

資料表另列 BLE 連線維持 10 μA（1 秒連線間隔）；均非整板功耗。

Bluetooth 5.3 規範中的連線 subrating、通道分類等可選機制，尚未由 CP8101 資料表逐項確認；CP81-MINI 的天線、韌體及實際功耗也待驗證。了解 Bluetooth 5.3 規範

USB TYPE-C · SERIAL

用可傳輸資料的 USB Type-C 線連接 CP81-MINI 與電腦，選擇系統辨識的串列埠，即可開始 Arduino 開發與串列監看流程。

以資料線接上電腦與板上的 USB Type-C。

在 Arduino IDE 選擇新出現的連接埠；Windows 會顯示 COM 埠。

依 SDK 指南選擇板型，使用串列監看與上傳流程。

已在連接的 Mac 辨識到 USB Serial（VID_1A86／PID_7523）及串列埠；資料收發與實板燒錄仍待驗證。Windows 若未自動安裝驅動，可使用下載中心的沁恒官方 CH340／CH341 驅動。

DOCUMENTS & RESOURCES

由 CP8101 晶片資料、外接 PIN I/O 與 STEP 外形參考出發，逐步認識 CP81-MINI。板上功能仍待實板確認。

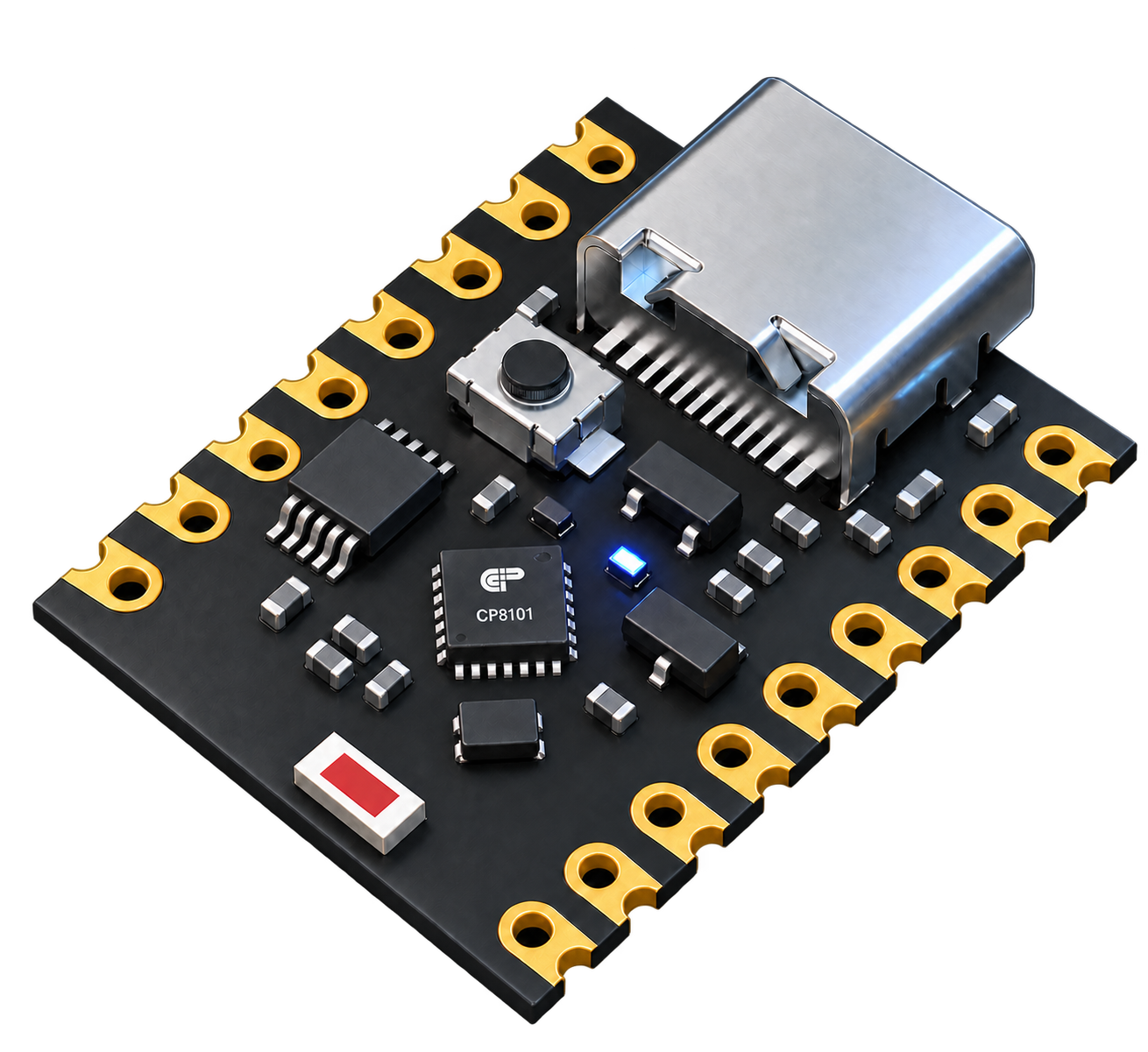

晶片資訊依 CP8101 Datasheet v1.0.4；開發板排針依 PDF V1.0.2、模型外形依 STEP V1.0.3。晶片能力不可直接視為整板驗收結果。首頁板件圖為 STEP 衍生示意，第二張晶片及第三張周邊元件圖為 AI 視覺示意，皆非實物照片、接線或封裝腳位依據。
